產品中心

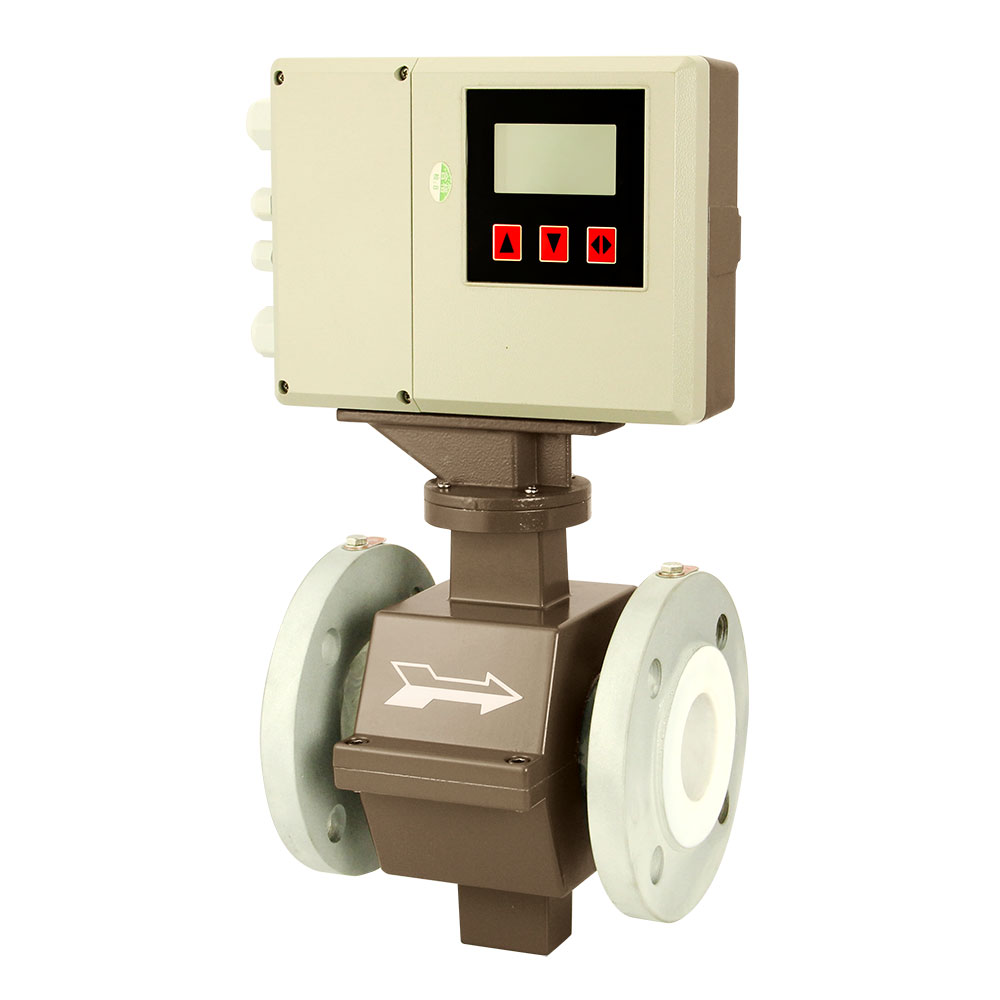

LDG系列通用型電磁流量計

廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設，河流疏浚等領域的流量計量

■　小流量準確度好，下限可達0.1m/s；

■　人性化底托設計，擺放平穩；

■　加厚型襯里，弧面電極，具有良好的耐腐蝕性和耐磨損性，對混合性介質適應能力更強；

■　測量管內無阻流部件，無壓損，直管段要求低。對漿液測量有較好的適應性；

■　采用SMD器件和表面貼裝（SMT）技術，電路可靠性高；

說明書下載在線咨詢

產品概述

LDG通用型電磁流量計依據法拉第電磁感應定律的工作原理來測量導電液體體積流量的儀表，是流體力學和電磁學結合的產物。即導體在磁場中切割磁力線運動時在其兩端產生感應電動勢。LDG由流量傳感器和轉換器兩大部分組成。測量管上下裝有勵磁線圈，通勵磁電流后產生磁場穿過測量管，一對電極裝在測量管內壁與液體相接觸，產生感應電勢，將流量信號傳送到轉換器。此系列電磁流量計是在在LDG系列電磁流量計基礎上更新的一款新型電磁流量計。無論是在外觀和組裝方式，還是在內部結構，都做了新的突破：棱角分明的外觀，快裝無焊接工藝，磁場分布更優的合理化結構。

產品特點

■　小流量高準確度好，下限可達0.1m/s；
■　傳感器外殼全部用精密鋁模打造，產品優美，外觀一致性強，貼合緊密，整體無焊接，裝卸快速，維修方便；
■　人性化底托設計，擺放平穩；
■　加厚型襯里，弧面電極，具有良好的耐腐蝕性和耐磨損性，對混合性介質適應能力更強；
■　測量管內無阻流部件，無壓損，直管段要求低。對漿液測量有適應性；
■　采用16位嵌入式微處理器，運算速度快，準確度好，可編程頻率低頻矩形波礪磁，提高了流量測量的穩定性，功耗低；
■　采用SMD器件和表面貼裝（SMT）技術，電路可靠性高；
■　在現場可根據用戶實際需要在線修改量程，較好地與采集終端匹配；
■　測量結果與流體壓力，溫度、密度、粘度等物理參數無關；
■　具有RS485、RS232、Hart和Modbus、Profibus-DP等數字通訊信號輸出（選配）；
■　具有自檢與自診自診斷和報警功能；
■　內部有三個積算器可分別顯示正向累積量反向累積量及差值積算量內部設有掉電時鐘，可記錄16次掉電時間（選配）；
■　超低EMI開關電源，適用電源電壓變化范圍大，抗EMI性能好。

技術參數

執行標準	電磁流量計（JB/T 9248-2015）
公稱通經（mm）（特殊規格可定制）	管道式四氟襯里：DN15-DN2000
	管道式橡膠襯里：DN65-DN2000
	管道式F46襯里：DN4-DN600
流量測量	正向流量，反向流量
重復性誤差	準確度等級絕對值的1/3
準確度等級	0.5，1.0
被測介質溫度	常規橡膠襯里：-20～+60℃
	聚四氟乙烯襯里：-30～+120℃
	高溫型四氟襯里：-20～+160℃
額定工作壓力（高壓可定制）	DN15～DN25≤4.0MPa
	DN32～DN300≤1.6MPa
	DN350～DN800≤1.0MPa
	DN800～DN2000≤0.6MPa
流速范圍	0.1-10m/s
電導率范圍	被測流體電導率≥20μs/cm
信號輸出	4-20mA、脈沖；
通訊輸出	RS485、Hart、GPRS
供電電源	220V AC、 24V DC、電池
要求直管段長度	上游≥5DN，下游≥2DN
連接方式	法蘭連接，法蘭執行標準：GB/T 9119-2010
防護等級	IP65，特殊訂制可達IP68
環境溫度	-10～+60℃
相對濕度	5%～95%
消耗總功率	小于20W

流量范圍

	0.3	0.4	0.5	1	2	3	4	5	6	7	8	9	10
10	0.84	0.11	0.14	0.2	0.57	0.85	1.1	1.4	1.7	1.9	2.2	2.5	2.8
15	0.2	0.3	0.4	0.6	1.3	1.9	2.5	3.2	3.8	4.5	5.1	5.7	6
20	0.4	0.5	0.6	1.1	2.3	3.4	4.5	5.7	6.8	7.9	9	10	15
25	0.6	0.7	0.9	1.8	3.5	5.3	7.1	8.8	11	12	14	16	20
32	0.9	1.2	1.4	2.9	5.8	8.7	12	14	17	20	23	26	30
40	1.4	1.8	2.3	4.5	9	14	18	23	27	32	36	41	45
50	2.2	2.8	3.5	7.1	14	21	28	35	42	49	57	64	70
65	3.6	4.8	6	12	24	36	48	60	72	84	96	100	110
80	5.4	7.2	9	18	36	54	72	90	100	120	140	160	180
100	8.4	11	14	28	57	85	110	140	170	190	220	250	280
125	14	17	22	44	80	130	170	220	260	300	350	390	440
150	20	25	32	64	120	190	250	310	380	440	500	570	630
200	34	45	57	110	220	340	450	560	670	790	900	1000	1100
250	54	71	88	180	350	530	700	880	1000	1200	1400	1500	1700
300	77	100	130	250	500	760	1000	1200	1500	1700	2000	2200	2500
350	110	140	180	350	690	1000	1300	1700	2000	2400	2700	3100	3400
400	140	180	230	450	900	1300	1800	2200	2700	3100	3600	4000	4500
450	180	230	290	570	1100	1700	2300	2800	3400	4000	4500	5100	5700
500	220	280	360	710	1400	2100	2800	3500	4200	4900	5600	6300	7000
600	310	410	510	1000	2000	3000	4000	5100	6100	7100	8100	9100	10000
700	420	550	700	1400	2700	4100	5500	7000	8300	9600	11000	12000	13000
800	550	720	910	1800	3100	5400	7200	9000	10000	12000	14000	16000	18000
900	690	920	1200	2300	4500	6800	9100	11000	13000	16000	18000	20000	22000
1000	850	1100	1500	2800	5600	8500	11000	14000	16000	19000	22000	25000	28000
1200	1300	1600	2100	4100	8100	12000	16000	20000	24000	28000	32000	30000	40000
1400	1700	2200	2800	5500	11000	16000	22000	27000	33000	38000	44000	50000	55000
1600	2200	2900	3700	7200	14000	21000	29000	36000	43000	50000	57000	65000	72000
1800	2800	3700	4600	9200	18000	27000	36000	45000	54000	64000	73000	82000	91000
2000	3400	4500	5700	11000	22000	34000	45000	56000	67000	79000	90000	100000	110000
